D型旋轉接頭當前位置: 首頁 > 產品展示 >通用旋轉接頭 >D型旋轉接頭 >

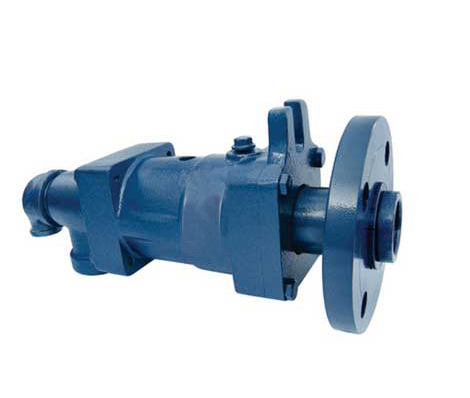

DS-XF旋轉接頭

轉速:n≤500r/min。
溫度:t≤220℃
壓力:≤1.8Mpa
介質:飽和蒸汽、過熱蒸汽、過熱水

  • 產品參數
DS-XF型雙向流通式法蘭連接蒸汽、過熱水、導熱油旋轉接頭

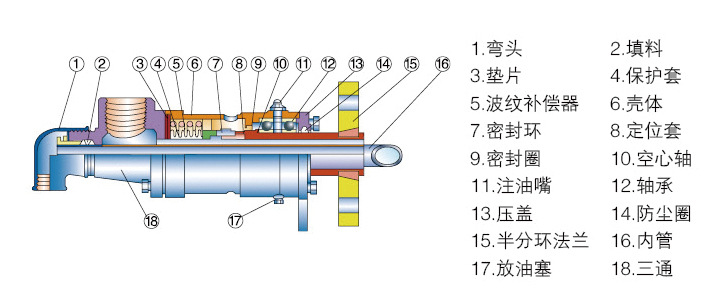

D型旋轉接頭采用滾動軸承支撐,旋轉靈活性好,安裝后旋轉接頭運轉更加平穩安全,sus304材質波紋管補償器,彈簧不與工作介質接觸,使密封更加穩定可靠,雙平面密封環靠定位套浮動定位在空心軸上、且與補償器間并組成雙端面密封磨擦副,彈簧隨時提供密封所需的端面壓力。為了便于觀察密封環磨損及密封狀況,在殼體上設有觀察孔。本產品使用于冷水,熱水,油,空氣等介質。通路型式有單向,雙向內固式,雙向內旋式,轉速可達500r/min,但最高轉速取決于安裝型式、通徑及壓力等因素。主要應用于橡膠、塑料、化工行業。

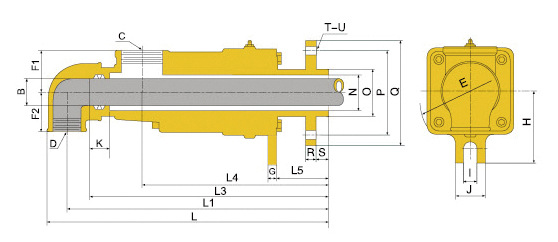

DS-XF雙向流通式——法蘭連接
規格 型號 B C D E F1 F2 G H I J K L L1 L3 L4 L5 N O P Q R S T U
15 DS-XF15-6 10 Rc1/2 Rc1/2 79 29 25 8 55 14 34 15 222 209 196 161 47 14 26 65 95 14 8 4 14
20 DS-XF20-8 12 Rc3/4 Rc1/2 89 34 30 10 65 18 38 15 248 233 219 179 49 18 29 75 105 16 8 4 14
25 DS-XF25-10 16 Rc3/4 Rc1/2 110 42 33 10 70 14 40 28 304 289 274 224 64 25 40 85 115 16 10 4 14
32 DS-XF32-15 20 Rc1-1/4 Rc1/2 119 44 38 11 82 18 48 47 311 296 281 226 59.5 32 44 100 140 18 12 4 18
40 DS-XF40-20 25 Rc1-1/2 Rc3/4 125 60 43 10 92 20 50 48 364 346 327 264 71 38 48 110 150 18 12 4 18
50 DS-XF50-25 31 Rc1-1/2 Rc1 167 54 51 10 95 18 42 49 370 350 329 266 68 48 60 125 165 20 15 4 18
65 DS-XF65-32 40 Rc2 Rc1-1/4 186 70 62 14 120 20 50 59 422 394 369 295 72 65 75 145 185 20 18 4 18
80 DS-XF80-40 46 Rc2-1/2 Rc1-1/2 207 75 72 16 130 24 54 71 483 446 414 319 75 74 90 160 200 20 20 8 18
